TRCX ­– 0,6/1 KV

TRCX ­– 0,6/1 KV

Cadivi

CÁP TRIPLEX, RUỘT ĐỒNG, CÁCH ĐIỆN XLPE Cáp TrCX dùng cho hệ thống truyền tải và phân phối điện, cấp điện áp 0,6/1 kV, lắp đặt cố định.

TIÊU CHUẨN ÁP DỤNG



TCVN 6612 / IEC 60228
TCVN 5935-1 / IEC 60502-1
TCVN 5064 - 1994; TCVN 5064 : 1994/SĐ 1 : 1995

NHẬN BIẾT LÕI



Bằng vạch màu trên cách điện màu đen:
Đỏ - vàng - xanh
Hoặc theo yêu cầu khách hàng

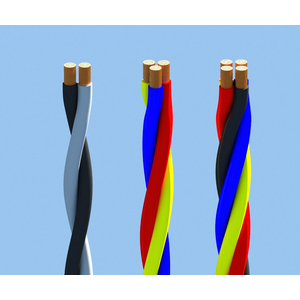

CẤU TRÚC



CADIVI_Multiplex_CA_12pp_print5

ĐẶC TÍNH KỸ THUẬT



  • Cấp điện áp U0/U: 0,6/1 kV.
  • Rated voltage U0/U: 0,6/1 kV.
  • Điện áp thử: 3,5 kV (5 phút).
  • Test voltage: 3,5 kV (5 minutes).
  • Nhiệt độ làm việc dài hạn cho phép đối với cáp là 90OC.
  • Maximum conductor temperature for normal operation is 90OC.
  • Nhiệt độ  cực đại cho phép khi  ngắn mạch trong thời gian không quá 5 giây là 250OC.
  • Maximum conductor temperature for short-circuit (5s maximum duration) is 250OC.



Ruột dẫn-Conductor

Chiều dày cách điện danh định

Đường kính tổng

gần đúng (*)

Khối lượng cáp gần đúng (*)

Lực kéo đứt nhỏ nhất (*)

Tiết diện

danh định

Kết cấu

Đường kính ruột dẫn gần đúng (*)

Điện trở DC

tối đa ở 20°C

Nominal

area

Structure

Approx. conductor

diameter

Max. DC resistance at 20°C

Nominal Thickness of Insulation

Approx. Overall Diameter

Approx. Mass

Minimum Breaking load



mm2

N0 /mm

mm

W/km

mm

mm

kg/km

N

4

7/0,85

2,55

4,61

0,7

8,5

129

4875

6

7/1,04

3,12

3,08

0,7

9,8

187

7350

7

7/1,13

3,39

2,61

0,7

10,3

218

8625

8

7/1,20

3,60

2,31

0,7

10,8

244

9900

10

7/1,35

4,05

1,83

0,7

11,8

305

11625

11

7/1,40

4,20

1,71

0,7

12,1

327

12780

14

7/1,60

4,80

1,33

0,7

13,4

421

13875

16

7/1,70

5,10

1,15

0,7

14,0

473

18600

22

7/2,00

6,00

0,840

0,9

16,8

660

24750

25

7/2,14

6,42

0,727

0,9

17,8

751

27750

35

7/2,52

7,56

0,524

0,9

20,2

1029

38250

38

7/2,60

7,80

0,497

1,0

21,2

1101

40800

50

19/1,78

8,90

0,387

1,0

23,5

1382

50250

– (*)     : Giá trị tham khảo – Reference value.

– Lực kéo đứt của cáp được áp dụng trên cơ sở sợi đồng kéo cứng. – Breaking load is applied for hard drawn copper conductor.



Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements.
