AVV/AWA − 0,6/1 KV

Cadivi

CÁP ĐIỆN LỰC, RUỘT NHÔM, CÁCH ĐIỆN PVC, GIÁP SỢI KIM LOẠI Cáp AVV/AWA, AVV/SWA dùng cho hệ thống truyền tải và phân phối điện ngầm, cấp điện áp 0,6/1 kV, lắp đặt cố định.

Vui lòng gọi

TIÊU CHUẨN ÁP DỤNG



• TCVN 5935-1/ IEC 60502-1
• TCVN 6612/ IEC 60228

NHẬN BIẾT LÕI



•Bằng màu cách điện hoặc vạch màu:
+  Cáp 1 lõi: Màu đen.
+   Cáp nhiều lõi: Màu đỏ – vàng – xanh dương – đen.
•Hoặc theo yêu cầu khách hàng.

CẤU TRÚC



Cap_nhom_boc-11

ĐẶC TÍNH KỸ THUẬT



  • Cấp điện áp U0/U: 0,6/1 kV.
  • Rated voltage U0/U: 0,6/1 kV.
  • Điện áp thử: 3,5 kV (5 phút).
  • Test voltage: 3,5 kV (5 minutes).
  • Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70OC.
  • Maximum conductor temperature for normal operation is 70OC.
  • Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là:
  • Maximum conductor temperature for short-circuit (5s maximum duration) is:
  • 140OC, với tiết diện lớn hơn 300mm2.
  • 160OC, với tiết diện nhỏ hơn hoặc bằng 300mm2.
  • 140OC with nominal area larger than 300mm2.
  • 160OC with nominal area up to and include 300mm2.

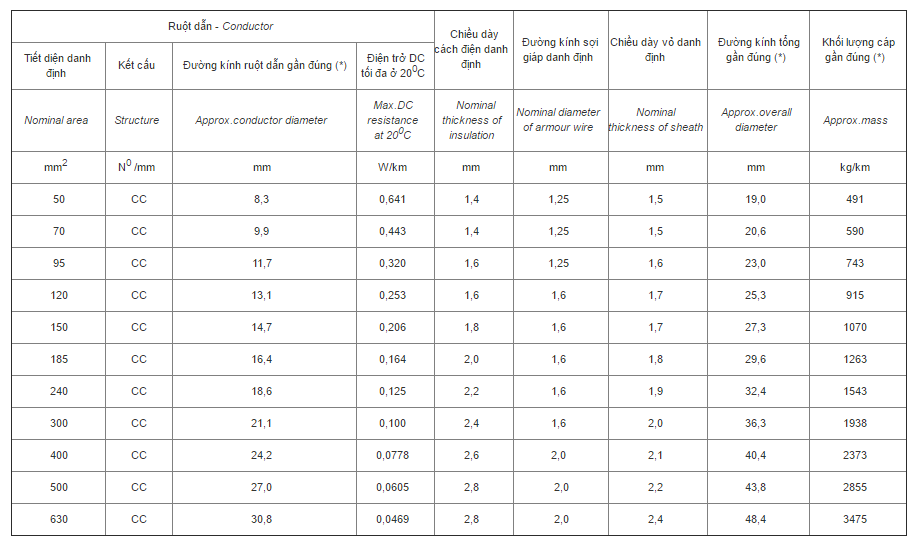

5.1 - CÁP AVV/AWA - 1 LÕI.                                                                         AVV/AWA CABLE – 1 CORE.




– (*)     : Giá trị tham khảo – Reference value.
– CC :  Ruột dẫn tròn xoắn ép chặt - Circular Compacted Stranded Conductor.

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements.

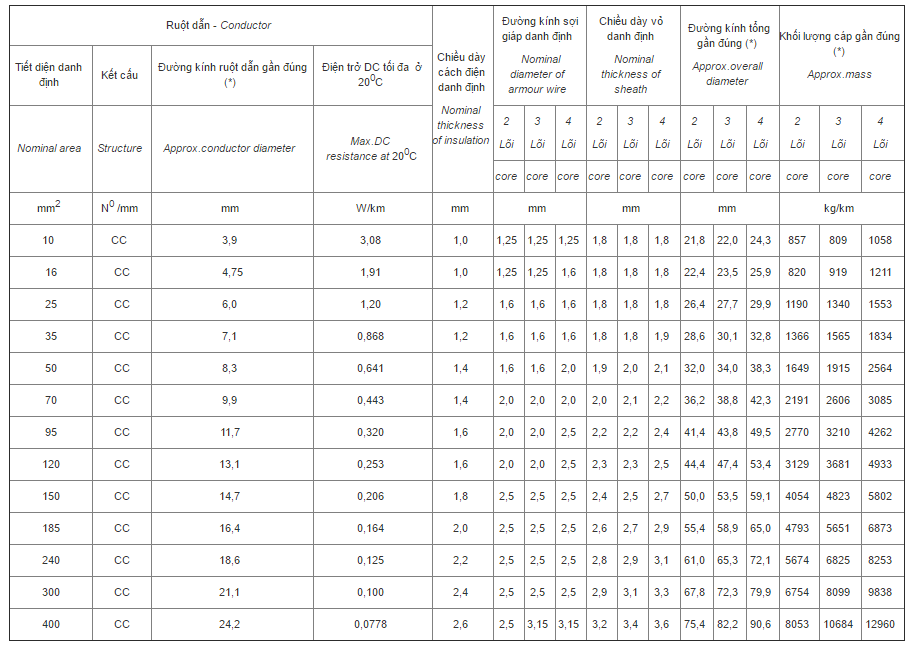

5.2 - CÁP AVV/SWA - 2 ĐẾN 4 LÕI.                                               AVV/SWA CABLE – 2 TO 4 CORES.




– (*)     : Giá trị tham khảo – Reference value.
– CC    :  Ruột dẫn tròn xoắn ép chặt - Circular Compacted Stranded Conductor.

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements.

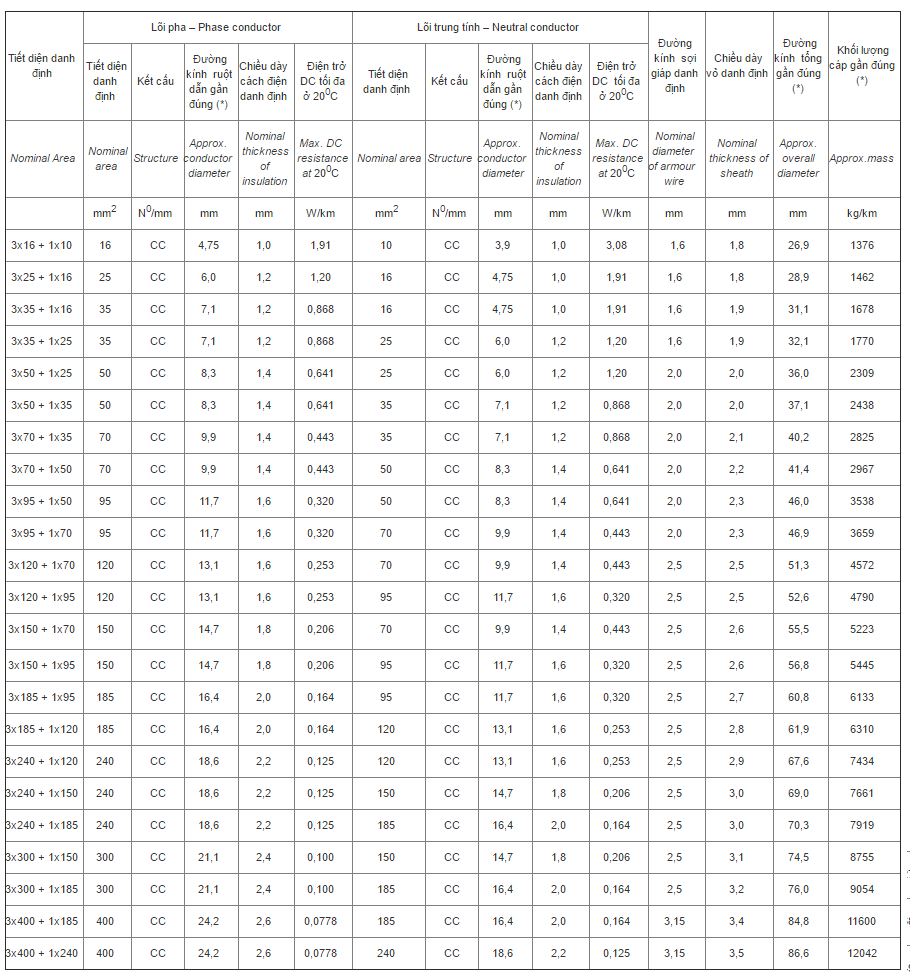

5.3 - CÁP AVV/SWA - 3 PHA + 1 TRUNG TÍNH              AVV/SWA CABLE  – 3 PHASE + 1NEUTRAL CORES.




– CC    :  Ruột dẫn tròn xoắn ép chặt - Circular Compacted Stranded Conductor.

– (*)     : Giá trị tham khảo – Reference value.

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements.
