AXV/AWA − 0,6/1 KV & AXV/SWA − 0,6/1 KV

AXV/AWA − 0,6/1 KV & AXV/SWA − 0,6/1 KV

(1 đánh giá)

AXV/AWA − 0,6/1 KV

Cadivi

CÁP ĐIỆN LỰC, RUỘT NHÔM, CÁCH ĐIỆN XLPE, GIÁP SỢI KIM LOẠI Cáp AXV/AWA, AXV/SWA dùng cho hệ thống truyền tải và phân phối điện ngầm, cấp điện áp 0,6/1 kV, lắp đặt cố định.

Vui lòng gọi

TIÊU CHUẨN ÁP DỤNG



• TCVN 5935-1/ IEC 60502-1
• TCVN 6612/ IEC 60228

NHẬN BIẾT LÕI



•Bằng băng màu:
+ Cáp 1 lõi: Màu tự nhiên, không băng màu.
+ Cáp nhiều lõi: Băng màu đỏ – vàng – xanh dương –
không băng màu.
• Hoặc theo yêu cầu khách hàng.

CẤU TRÚC



Cap_nhom_boc-14

ĐẶC TÍNH KỸ THUẬT



  • Cấp điện áp U0/U: 0,6/1 kV.
  • Rated voltage U0/U: 0,6/1 kV.
  • Điện áp thử: 3,5 kV (5 phút).
  • Test voltage: 3,5 kV (5 minutes).
  • Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 90OC.
  • Maximum conductor temperature for normal operation is 90OC.
  • Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250oC.
  • Maximum conductor temperature for short-circuit (5s maximum duration) is 250OC.

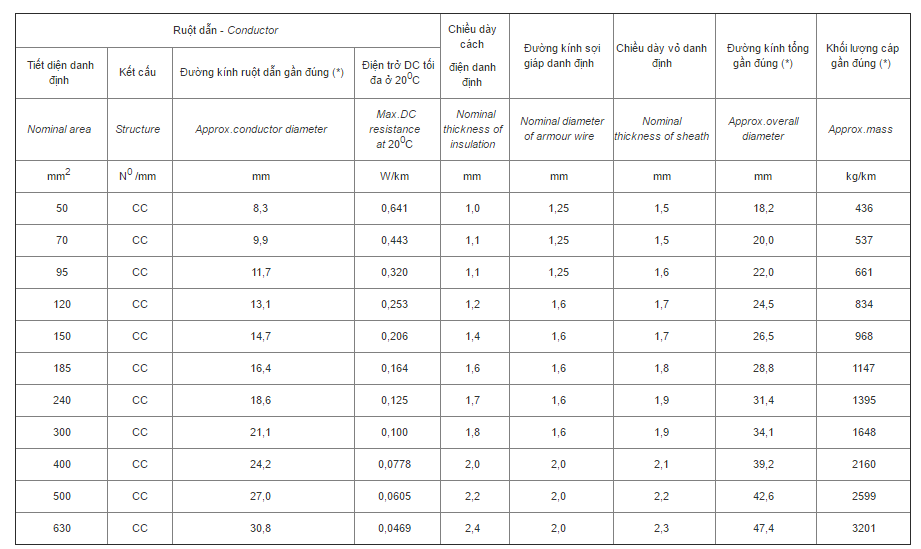

5.1 - CÁP AXV/AWA - 1 LÕI                                            AXV/AWA CABLE – 1 CORE.


– CC    :  Ruột dẫn tròn xoắn ép chặt - Circular Compacted Stranded Conductor.

– (*)     : Giá trị tham khảo – Reference value.

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements.

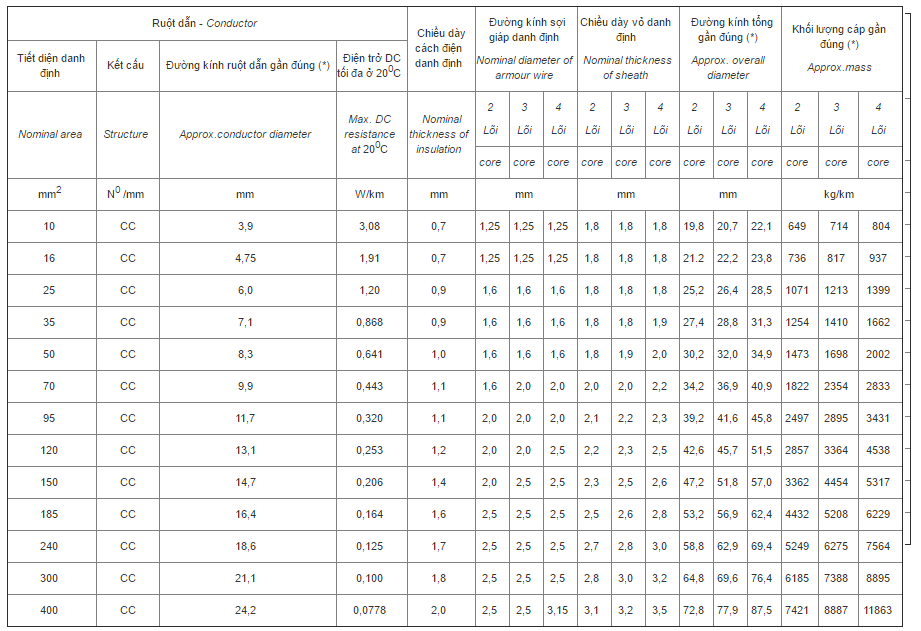

5.2 - CÁP AXV/SWA - 2 ĐẾN 4 LÕI.                                                 AXV/SWA CABLE – 2 TO 4 CORES.




– (*)     : Giá trị tham khảo – Reference value.
– CC    :  Ruột dẫn tròn xoắn ép chặt - Circular Compacted Stranded Conductor.

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements.

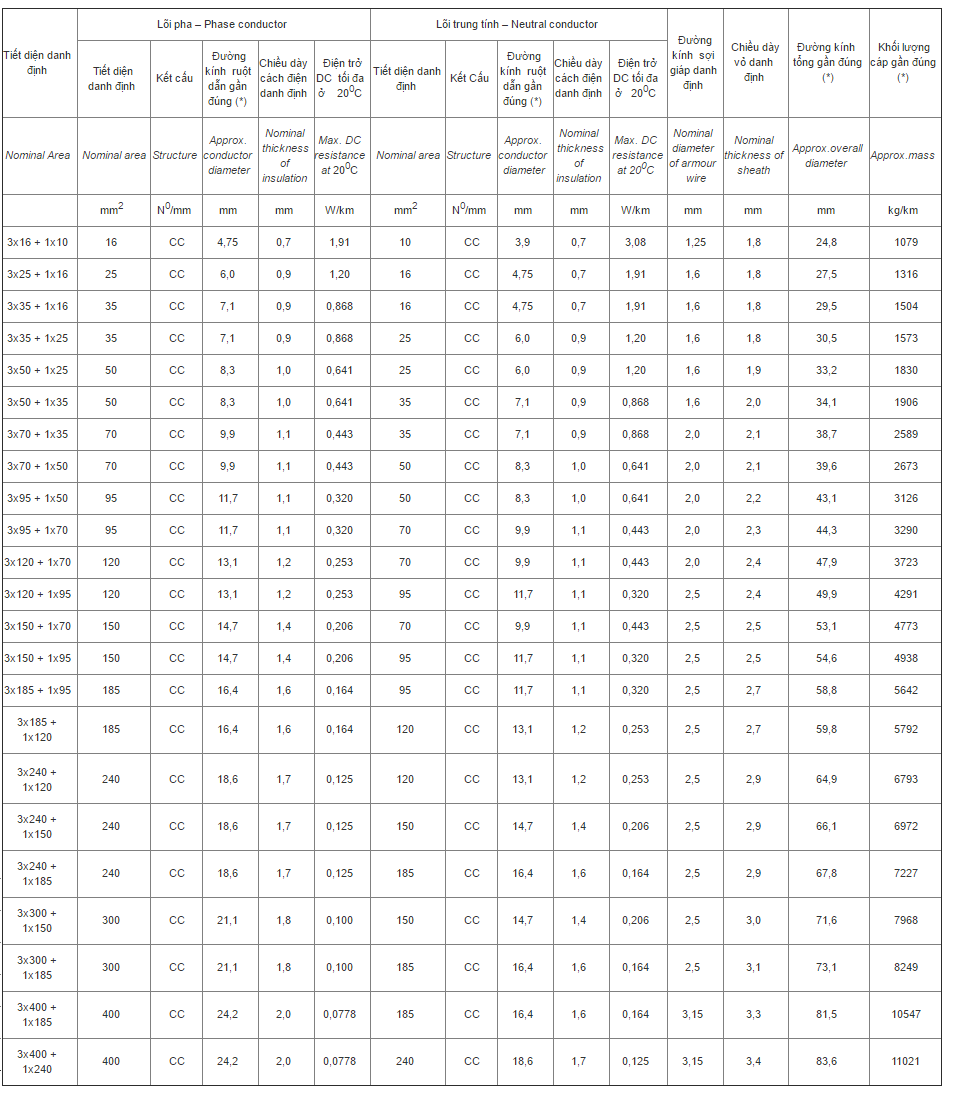

5.3 - CÁP AXV/SWA - 3 PHA + 1 TRUNG TÍNH.       AXV/SWA CABLE – 3 PHASE +1 NEUTRAL CORES.




– (*)     : Giá trị tham khảo – Reference value.
– CC    :  Ruột dẫn tròn xoắn ép chặt - Circular Compacted Stranded Conductor.

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements.
